高抗拉焊錫環端子
更新：2024/7/26 16:48:08點擊：
- 產品品牌DEEM
- 產品型號DC-SR
產品介紹

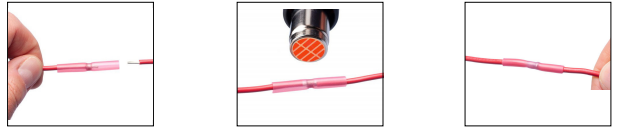

應用
一體式設計，由透明熱縮套管和助焊料組成。
提供絕緣，檢查，應變緩解和防水。
使絕緣簡單，降低安裝成本。
熱縮管兩端涂上彩色熱熔膠，精確的線材尺寸使用非常方便。
特點
收縮比率 3:1
電線接頭防水
易于控制的焊接過程
高抗拉強度
透明管提供精確檢測
操作溫度:
工作溫度: - 55°C~125°C
最小收縮溫度: 80°C
錫環開始融化溫度: 138°C
錫環完全融化溫度: 160°C
技術參數
| 項目 | 典型值 | ||||||||
| 最大操作溫度 | -55℃~+125℃ | ||||||||
| 收縮溫度 | >115℃ | ||||||||
| 絕緣強度 | 1KV | ||||||||
| 保護類型 | IP67 | ||||||||
| 焊接 | TYPE Sn42Bi58 per ANSI/J-STD-006 | ||||||||
| 溶劑 | TYPE ROMI per ANSI/J-STD-004 | ||||||||

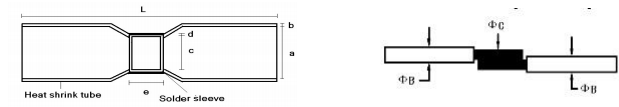

尺寸
| 產品型號 | 標準顏色 | 產品尺寸 (mm) | 線徑 | 線纜尺寸 | ||||
| A (最小) | L(最小) |
B (最小) |
B 和 C(最大) |
C(最小) | A.W.G(mm2) | |||
| SR01 | 透明 | 1.7 | 26 | 1.0 | 1.7 | 0.76 | 26-24(0.25-0.34) | |
| SR02 | 紅色 | 2.7 | 40 | 1.4 | 2.7 | 1.2 | 22-18(0.5-1.0) | |
| SR03 | 藍色 | 4.5 | 40 | 2.3 | 4.5 | 2.0 | 16-14(1.5-2.5) | |
| SR04 | 黃色 | 6.0 | 40 | 3.7 | 6.0 | 3.4 | 12-10(4.0-6.0) | |
①熱收縮管
②低溫焊錫環
